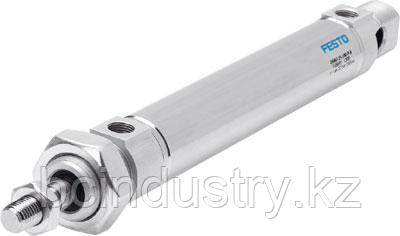

19247 Стандартный цилиндр DSNU-25-80-PPV-A

Характеристика: Значение
Резьба на штоке: M10x1,25
Демпфирование: PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке: Любое
Соответствует стандарту: CETOP RP 52 P ISO 6432
Конец штока: Наружная резьба
Тип конструкции: Поршень Шток Корпус цилиндра
Определение позиции: Для герконов
Варианты: Односторонний шток
Operating pressure MPa: 0,1 ... 1 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Класс чистоты помещения: ISO class 6
Температура окружающей среды: -20 ... 80 °C
Энергия удара в крайних положениях: 0,3 J
Длина демпфирования: 17 mm
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 247,4 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 294,5 N
Перемещаемая масса при ходе 0 мм: 71 g
Дополнительный коэффициент массы на 10 мм хода: 6 g
Базовый вес на 0 мм хода: 238 g
Дополнительный вес на 10 мм хода: 11 g
Тип крепления: с принадлежностями
Пневматическое присоединение: G1/8
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Алюминиевый сплав нейтральное анодирование
Материал штока: Легированная сталь, нержавеющая
Материал колбы цилиндра: Легированная сталь, нержавеющая
Материал уплотнений: NBR TPE-U(PU)
