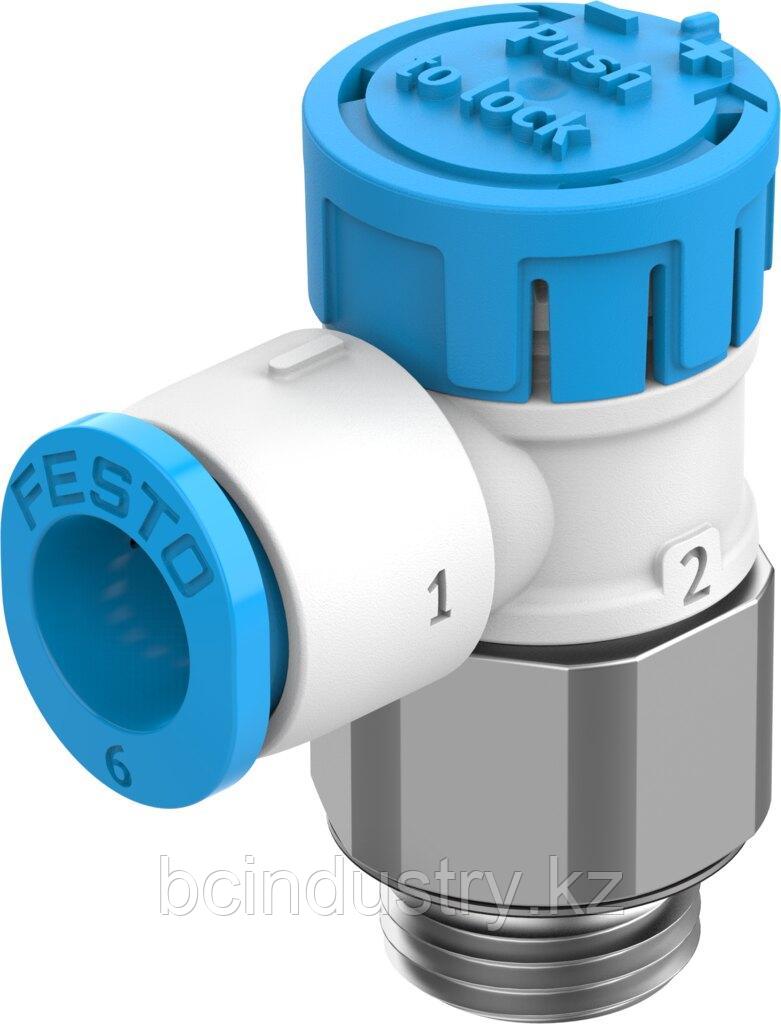

№8068727 Дроссель, VFOE-LE-T-G18-Q8

Характеристика: Значение
Положение при сборке: Любое
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
PWIS conformity: VDMA24364 zone III
Класс чистоты помещения: ISO class 4
Температура окружающей среды: -10 ... 60 °C
Тип крепления: Резьбовой
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: PBT
Функция распределителя: Функция дросселя с обратным клапаном для выхлопа
Тип управления: Ручное
Вес продукта: 9,5 g
Пневматическое подключение, канал 1: QS-8
Температура среды: -10 ... 60 °C
Operating pressure for entire temperature range: 0,02 ... 1 MPa
Полный диапазон температур рабочего давления: 0,2 ... 10 бар
Пневматическое подключение, канал 2: G1/8
Материал отпускающего кольца: PBT
Номинальный момент затяжки: 5 Nm
Допуск для номинального момента затяжки: ± 20 %
Элемент настройки: Поворотная рукоятка с фиксацией
Стандартный расход через дроссель: 170 l/min
Стандартный расход в направлении обратного клапана: 130 ... 200 l/min
Standard flow rate in flow control direction 0.6->0 MPa (6->0 бар, 87->0 psi): 320 l/min
Standard flow rate in non-return direction at 0.6->0 MPa (6->0 бар, 87->0 psi): 320 ... 390 l/min
Макс. момент затяжки: 6 Nm
Материал динамических уплотнений: HNBR
Материал статических уплотнений: NBR
Ширина между плоскостями: 13 mm
Возможность поворота: 360° / поворот на больший угол недопустим
Материал резьбового болта: Гальванизированная сталь
