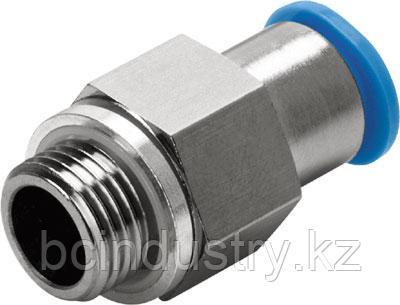

186298 Штуцер QSK-G1/4-8

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Возвратно-поступательный принцип
Примечание по рабочей среде: Возможна работа со смазкой
Классификация сопротивления коррозии CRC: 1 - Низкая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -10 ... 80 °C
Тип крепления: External hex A/F 17
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условный проход: 4,3 mm
Вес продукта: 30 g
Пневматическое подключение, канал 1: Наружная резьба G1/4
Размер контейнера: 1.0
Размер: Стандарт
Проект: Прямое исполение
Operating pressure for entire temperature range: -0,095 ... 0,6 MPa
Полный диапазон температур рабочего давления: -0,95 ... 6 бар
Temperature-dependent operating pressure: -0,095 ... 1,4 MPa
Рабочее давление в зависимости от температуры: -0,95 ... 14 бар
Морская классификация: см. сертификат
Пневматическое подключение, канал 2: Для шлангов с наружным диаметром 8 мм
Цвет отпускающего кольца: голубой
Материал отпускающего кольца: POM
Материал уплотнения шлангка: NBR
Материал держателя шланга: Легированная сталь, нержавеющая
Тип уплотнения резьбового соединения: Уплотнительное кольцо
Номинальный момент затяжки: 9 Nm
Допуск для номинального момента затяжки: ± 20 %
Одобренный тип шланга: PAN- PAN-MF- PAN-R- PAN-V0- PEN- PFAN- PLN- PTFEN- PUN- PUN-CM- PUN-DUO- PUN-H- PUN-H-DUO- PUN-S- PUN-S-DUO- PUN-V0-
Глубина вставки шланга: 18,3 mm
