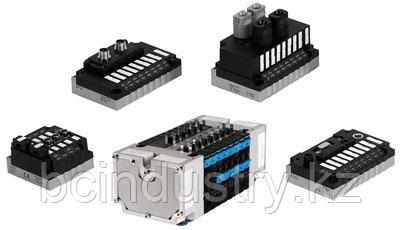

18200-14 Пневмоостров CPV10-VI 10P-10-8A-MP-N-U-8J

Характеристика: Значение
Тип конструкции: Золотниковый
Operating pressure MPa: -0,09 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 1 - Низкая стойкость к коррозии 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 50 °C
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 2x2/2, Н.З., моностабильные 2x2/2, Н.О./Н.З., моностабильные 2x3/2, Н.З., моностабильные 2x3/2, Н.О., моностабильные 2x3/2, Н.О./Н.З., моностабильный 5/2 бистабильный 5/2 моностабильный Эжектор Эжектор + 2/2 клапан, Н.З., моностабильный.
Тип управления: электрический
Условный проход: 4 mm
Тип уплотнения: мягкий
Пневматическое подключение, канал 1: Общая линия
Класс защиты: IP65
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по электромагнитной совместимости EMC в соответствии с директивой EU по взрывозащите (ATEX) в соответствии с директивой EU RoHS
UKCA marking (see declaration of conformity): To UK instructions for EMC To UK EX instructions To UK RoHS instructions
Температура среды: -5 ... 50 °C
Пневматическое подключение, канал 2: M7
Категория ATEX Газ: II 3G
Взрывозащита типа "Газ": Ex ec IIC T4 Gc X
Взрывобезопасная температура окружающей среды: -5°C <= Ta <= +50°C
Прим. указание по рабочему давлению: 0 - 0.8 MPa with external pilot air 0 - 8 бар с внешним питанием пилотов
Питание пилотного каскада: внешний Внутренний
Pilot pressure MPa: 0,3 ... 0,8 MPa
Пилотное давление: 3 ... 8 бар
Температура хранения: -20 ... 40 °C
Пневматическое подключение, канал 3: Общая линия
Пневматическое присоединение, канал 4: M7
Сертификация взрывозащиты за пределами Евросоюза: EPL Gc (GB) NEC 500 Class I, Div. 2
Авторизация: RCM Mark c UL us - Recognized (OL)
KC mark: KC-EMV
Номинальное рабочее напряжение DC: 24 V
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Подвод пилотного воздуха 12/14: Общая линия
Размер клапана: 10 mm
Выхлоп пилота, канал 82/84: Общая линия
Электрическая система вх./вых.: Да
Тип пневмоострова: 10.0
Структура пневмоострова: Фиксированный шаг
Макс. количество распределителей: 8.0
Макс. кол-во функций распределителей: 16.0
Макс. кол-во зон давления: 2.0
Макс. стандартный номинальный расход: 400 л/мин при 10 мм
Пригодность для работы с вакуумом: Да
Отображение статуса сигнала: LED
