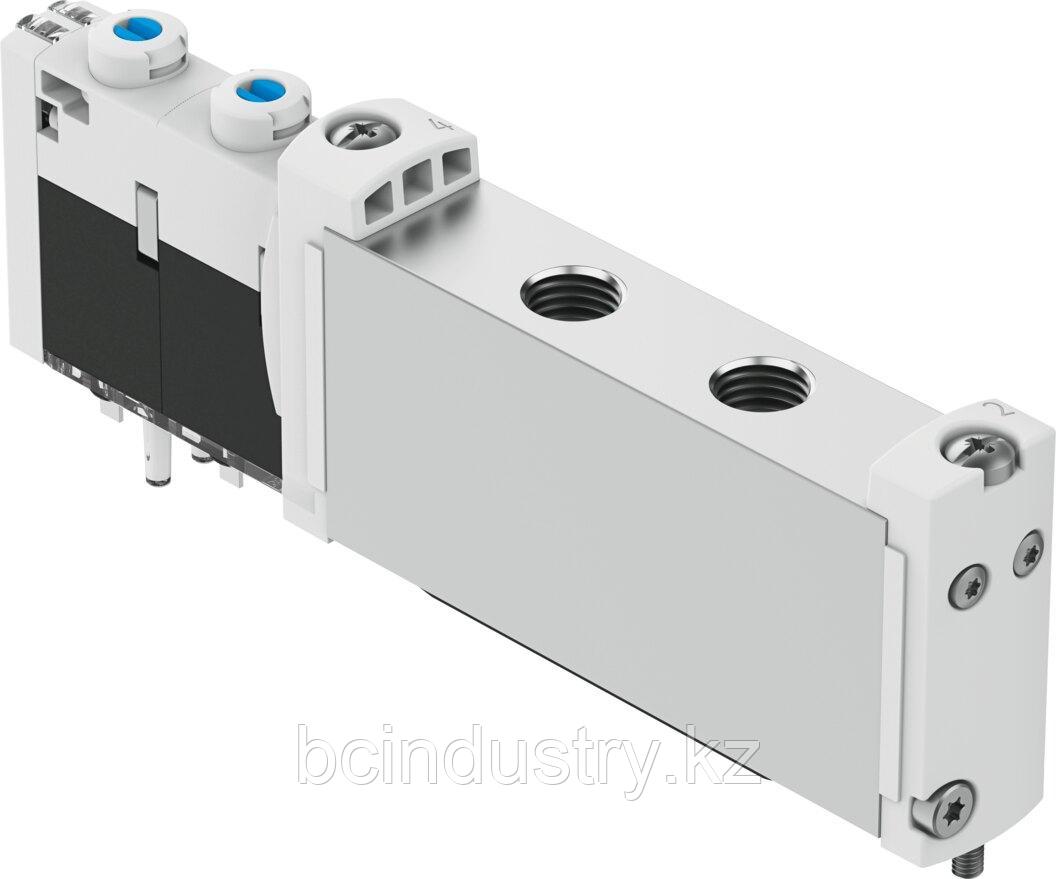

573464 Распределитель с электроуправлением VUVG-S14-T32C-AZT-G18-1T1L

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Золотниковый
Operating pressure MPa: 0,15 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 60 °C
Тип крепления: на мколлекторной плите
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 2x3/2, Н.З., моностабильные
Тип управления: электрический
Стандартный номинальный расход: 610 l/min
Тип сброса: Воздушная пружина
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Overlap: Positive overlap
Вес продукта: 102 g
Материал уплотнений: HNBR NBR
Ручное дублирование: защелкиваемый Толкающий
Время включения: 10 ms
Время выключения: 29 ms
Класс защиты: IP65 IP67
Температура среды: -5 ... 60 °C
Макс. частота переключения: 3 Hz
Пневматическое подключение, канал 2: G1/8
Функция быстрого выхлопа: дросселирующий
Питание пилотного каскада: внешний
Pilot pressure MPa: 0,15 ... 0,8 MPa
Пилотное давление: 1,5 ... 8 бар
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Пневматическое присоединение, канал 4: G1/8
Характеристики катушки: 22 V DC: 1 W
Допустимые колебания напряжения: +/- 10 %
Рабочий цикл: 100 %
Авторизация: c UL us - Recognized (OL)
Макс. позитивный тестовый импульс с логикой 0: 1.600 µs
Макс. негативный тестовый импульс с логикой 1: 3.000 µs
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Размер клапана: 14 mm
Отображение статуса сигнала: LED
