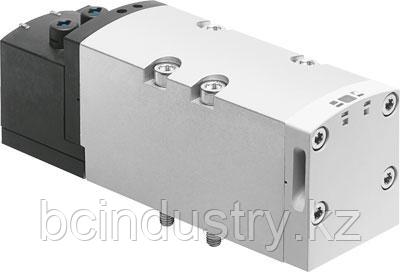

560820 Распределитель с электроуправлением VSVA-B-M52-AZD-D2-1T1L

Характеристика: Значение
Положение при сборке: Любое
Соответствует стандарту: ISO 5599-2
Тип конструкции: Золотниковый
Operating pressure MPa: -0,09 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 0 - Нет стойкости к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 50 °C
Тип крепления: На монтажной плите
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 5/2 моностабильный
Тип управления: электрический
Стандартный номинальный расход: 2.900 l/min
Тип сброса: Воздушная пружина
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Вес продукта: 702 g
Пневматическое подключение, канал 1: Соединительная плита, размер 2 по ISO 5599-2
Материал уплотнений: FPM HNBR NBR
Ручное дублирование: защелкиваемый Толкающий
Направление потока: Любое
Время включения: 40 ms
Время выключения: 45 ms
Материал винтов: Гальванизированная сталь
Класс защиты: IP65 NEMA 4
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по электромагнитной совместимости EMC
Температура среды: -5 ... 50 °C
Степень загрязнения: 3.0
Пневматическое подключение, канал 2: Соединительная плита, размер 2 по ISO 5599-2
Ширина: 52 mm
Монтажный шаг: 59 mm
Функция быстрого выхлопа: дросселирующий Via throttle plate Via individual sub-base
Питание пилотного каскада: внешний
Pilot pressure MPa: 0,3 ... 1 MPa
Пилотное давление: 3 ... 10 бар
Пневматическое подключение, канал 3: Соединительная плита, размер 2 по ISO 5599-2
Пневматическое присоединение, канал 4: Соединительная плита, размер 2 по ISO 5599-2
Пневматическое присоединение, канал 5: Соединительная плита, размер 2 по ISO 5599-2
Характеристики катушки: 24 V DC: 4.6 W
Допустимые колебания напряжения: +/- 10 %
Рабочий цикл: 100 %
Авторизация: c UL us - Recognized (OL)
Импульсная мощность: 2,5 kV
KC mark: KC-EMV
Макс. позитивный тестовый импульс с логикой 0: 1.000 µs
Макс. негативный тестовый импульс с логикой 1: 3.500 µs
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Подвод пилотного воздуха 12/14: Соединительная плита, размер 2 по ISO 5599-2
Выхлоп пилота, канал 82/84: Опция Не канализированный в соответствии со стандартом канализированный
Отображение статуса сигнала: LED
Относительная влажность воздуха: 0 - 90 %
Расход распределителя: 4.000 l/min
Расход распределителя на индивидуальной плите: 3.400 l/min
Расход распределителя в составе блока: 2.900 l/min
Номинальный ток обрыва на катушку: 165 мА до 30 мс
Номинальный ток с уменьшением тока: 35 mА после 30 мс
