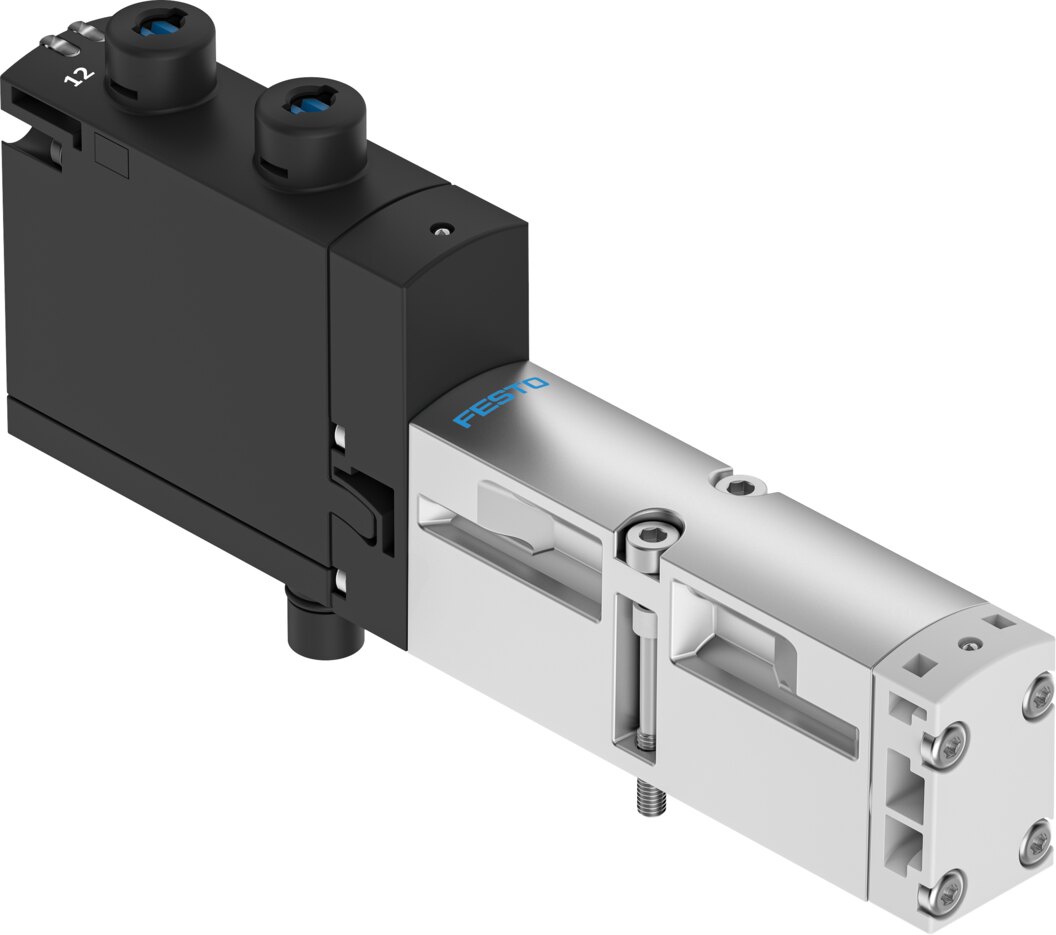

539182 Пневмораспределитель VSVA-B-B52-ZD-A2-1T1L

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Золотниковый
Operating pressure MPa: -0,09 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 0 - Нет стойкости к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 50 °C
Тип крепления: На монтажной плите
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 5/2 бистабильный
Тип управления: электрический
Стандартный номинальный расход: 550 l/min
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Overlap: Positive overlap
Вес продукта: 172 g
Пневматическое подключение, канал 1: Коллектор, размер 18 мм по ISO 15407-2
Материал уплотнений: FPM HNBR NBR
Ручное дублирование: защелкиваемый Толкающий Покрытый
Направление потока: Любое
Материал винтов: Гальванизированная сталь
Класс защиты: IP65 NEMA 4
Степень загрязнения: 3.0
Пневматическое подключение, канал 2: Коллектор, размер 18 мм по ISO 15407-2
Ширина: 18 mm
Функция быстрого выхлопа: дросселирующий Via throttle plate Via individual sub-base
Питание пилотного каскада: внешний Внутренний
Pilot pressure MPa: 0,3 ... 1 MPa
Пилотное давление: 3 ... 10 бар
Время переключения, реверс: 11 ms
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Пневматическое подключение, канал 3: Коллектор, размер 18 мм по ISO 15407-2
Пневматическое присоединение, канал 4: Коллектор, размер 18 мм по ISO 15407-2
Пневматическое присоединение, канал 5: Коллектор, размер 18 мм по ISO 15407-2
Характеристики катушки: 24 V DC: 1.6 W
Допустимые колебания напряжения: +/- 10 %
Рабочий цикл: 100 %
Авторизация: c UL us - Recognized (OL)
Импульсная мощность: 2,5 kV
Номинальное рабочее напряжение DC: 24 V
Макс. позитивный тестовый импульс с логикой 0: 1.500 µs
Макс. негативный тестовый импульс с логикой 1: 800 µs
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Подвод пилотного воздуха 12/14: Коллектор, размер 18 мм по ISO 15407-2
Выхлоп пилота, канал 82/84: Опция Не канализированный в соответствии со стандартом канализированный
Отображение статуса сигнала: LED
Макс. потребление тока: 72 mA
Относительная влажность воздуха: 0 - 90 %
Расход распределителя: 750 l/min
Расход распределителя на индивидуальной плите: 600 l/min
Расход клапана с оптимизированной пропускной способностью: 700 l/min
Расход распределителя в составе блока: 550 l/min

Аналоги 539182 Пневмораспределитель VSVA-B-B52-ZD-A2-1T1L от других производителей

Ниже перечислены прямые эквиваленты этого товара от других производителей подшипников и промышленных компонентов. Характеристики, размеры и область применения совпадают с оригиналом SKF.

Артикул / обозначение	Производитель	Страна
SY3000	распределитель 5/2	SMC, Япония
Camozzi 338 (Series 3)	распределитель 5/2	Италия
Norgren V60	золотниковый распределитель	Великобритания
Airtac 4V210-08	распределитель 5/2	Тайвань
Parker Viking Xtreme	распределитель	США
