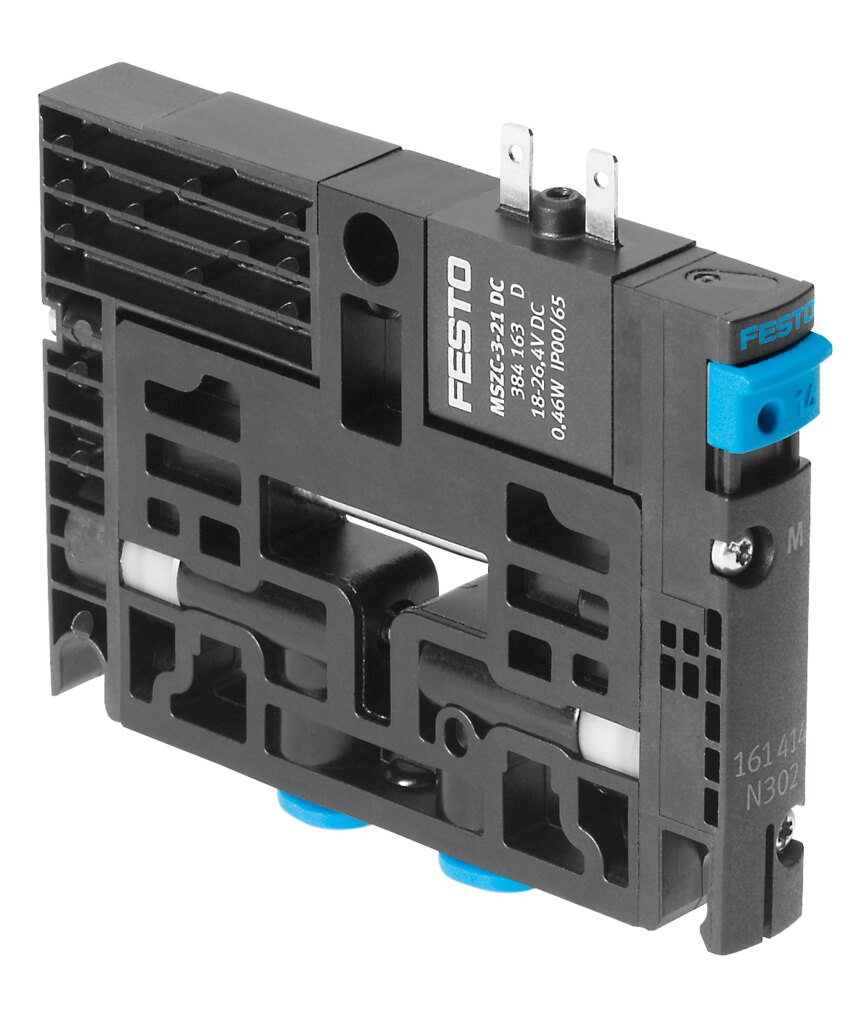

161414 Распределитель с электроуправлением CPV10-M1H-5LS-M7

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Золотниковый
Operating pressure MPa: -0,09 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 50 °C
Тип крепления: со сквозным отверстием
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 5/2 моностабильный
Тип управления: электрический
Стандартный номинальный расход: 400 l/min
Тип сброса: Воздушная пружина
Условный проход: 4 mm
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Overlap: Positive overlap
Вес продукта: 70 g
Пневматическое подключение, канал 1: Общая линия
Материал уплотнений: HNBR NBR
Ручное дублирование: защелкиваемый Толкающий
Направление потока: нереверсивный
Время включения: 17 ms
Время выключения: 27 ms
Класс защиты: IP65
Температура среды: -5 ... 50 °C
Пневматическое подключение, канал 2: M7
Функция быстрого выхлопа: не дросселируемый
Питание пилотного каскада: внешний Внутренний
Pilot pressure MPa: 0,3 ... 0,8 MPa
Пилотное давление: 3 ... 8 бар
значение b: 0,4
значение С: 1,6 l/sbar
Температура хранения: -20 ... 40 °C
Пневматическое присоединение, канал 4: M7
Рабочий цикл: 100% with holding current reduction
Макс. позитивный тестовый импульс с логикой 0: 1.400 µs
Макс. негативный тестовый импульс с логикой 1: 700 µs
Подвод пилотного воздуха 12/14: Общая линия
Размер клапана: 10 mm
Потребление электроэнергии: 0,46 W
Выхлоп пилота, канал 82/84: Общая линия
Выхлопные каналы 3/5 объединены: Общая линия
Пневматическое присоединение, 11: Общая линия

Аналоги 161414 Распределитель с электроуправлением CPV10-M1H-5LS-M7 от других производителей

Ниже перечислены прямые эквиваленты этого товара от других производителей подшипников и промышленных компонентов. Характеристики, размеры и область применения совпадают с оригиналом SKF.

Артикул / обозначение	Производитель	Страна
SY3000	распределитель 5/2	SMC, Япония
Camozzi 338 (Series 3)	распределитель 5/2	Италия
Norgren V60	золотниковый распределитель	Великобритания
Airtac 4V210-08	распределитель 5/2	Тайвань
Parker Viking Xtreme	распределитель	США
