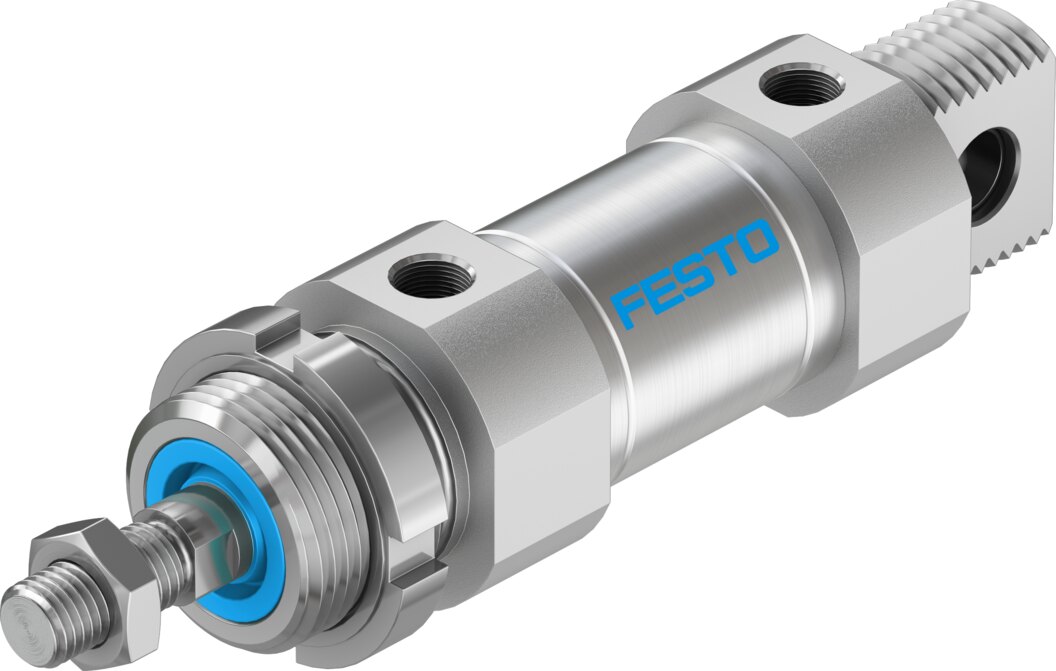

193992 Круглый цилиндр DSNU-32-175-PPV-A
Нет в наличии
Количество
Добавьте в корзину один или несколько товаров, и получите коммерческое предложение
Краткое описание
193992 Круглый цилиндр DSNU-32-175-PPV-A
Характеристика: Значение
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPS: самонастраивающееся пневматическое демпфирование в конце хода PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке: Любое
Тип конструкции: Поршень Шток Корпус цилиндра
Определение позиции: Для герконов
Варианты: Удлиненная наружная резьба штока Внутренняя резьба на штоке Шток со специальной резьбой укороченная с одной стороны внешняя резьба на штоке Удлиненный шток зажимной модуль на штоке осевой канал питания с прямым креплением боковой канал питания Металлический скребок С защитой от проворота Высокая коррозионная стойкость защита от пыли Постоянное медленное перемещение Низкое трение Двусторонний шток Термостойкие уплотнения, макс. 120°C Односторонний шток
Operating pressure MPa: 0,1 ... 1 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L VDMA24364 zone III
Температура окружающей среды: -20 ... 120 °C
Длина демпфирования: 14 mm
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 415 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 483 N
Перемещаемая масса при ходе 0 мм: 121 g
Дополнительный коэффициент массы на 10 мм хода: 9 g
Базовый вес на 0 мм хода: 370,5 g
Дополнительный вес на 10 мм хода: 15,5 g
Тип крепления: с принадлежностями
Пневматическое присоединение: G1/8
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Алюминиевый сплав
Материал штока: Легированная сталь, нержавеющая
Материал колбы цилиндра: Легированная сталь, нержавеющая
Материал уплотнений: NBR TPE-U(PU)
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Врывозащита типа "Пыль": Ex h IIIC T120°C Db
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB) EPL Gb (GB)
Защита от скручивания/направляющая: Квадратный шток
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPS: самонастраивающееся пневматическое демпфирование в конце хода PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке: Любое
Тип конструкции: Поршень Шток Корпус цилиндра
Определение позиции: Для герконов
Варианты: Удлиненная наружная резьба штока Внутренняя резьба на штоке Шток со специальной резьбой укороченная с одной стороны внешняя резьба на штоке Удлиненный шток зажимной модуль на штоке осевой канал питания с прямым креплением боковой канал питания Металлический скребок С защитой от проворота Высокая коррозионная стойкость защита от пыли Постоянное медленное перемещение Низкое трение Двусторонний шток Термостойкие уплотнения, макс. 120°C Односторонний шток
Operating pressure MPa: 0,1 ... 1 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L VDMA24364 zone III
Температура окружающей среды: -20 ... 120 °C
Длина демпфирования: 14 mm
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 415 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 483 N
Перемещаемая масса при ходе 0 мм: 121 g
Дополнительный коэффициент массы на 10 мм хода: 9 g
Базовый вес на 0 мм хода: 370,5 g
Дополнительный вес на 10 мм хода: 15,5 g
Тип крепления: с принадлежностями
Пневматическое присоединение: G1/8
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Алюминиевый сплав
Материал штока: Легированная сталь, нержавеющая
Материал колбы цилиндра: Легированная сталь, нержавеющая
Материал уплотнений: NBR TPE-U(PU)
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Врывозащита типа "Пыль": Ex h IIIC T120°C Db
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB) EPL Gb (GB)
Защита от скручивания/направляющая: Квадратный шток
Аналоги 193992 Круглый цилиндр DSNU-32-175-PPV-A от других производителей
Ниже перечислены прямые эквиваленты этого товара от других производителей подшипников и промышленных компонентов. Характеристики, размеры и область применения совпадают с оригиналом SKF.
| Артикул / обозначение | Производитель | Страна |
|---|---|---|
| SMC CD85N32-175 — мини-цилиндр ISO 6432 ∅32, ход 175 мм | — | — |
| Camozzi 24N2A32A175 — мини-цилиндр ISO 6432 ∅32×175 | — | — |
| Airtac MI32X175 — мини-цилиндр ISO 6432 ∅32×175 | — | — |
| Norgren RT/57032/0175 — мини-цилиндр ISO 6432 ∅32×175 | — | — |
| Parker P1A-S03200175 — мини-цилиндр ISO 6432 ∅32×175 | — | — |
